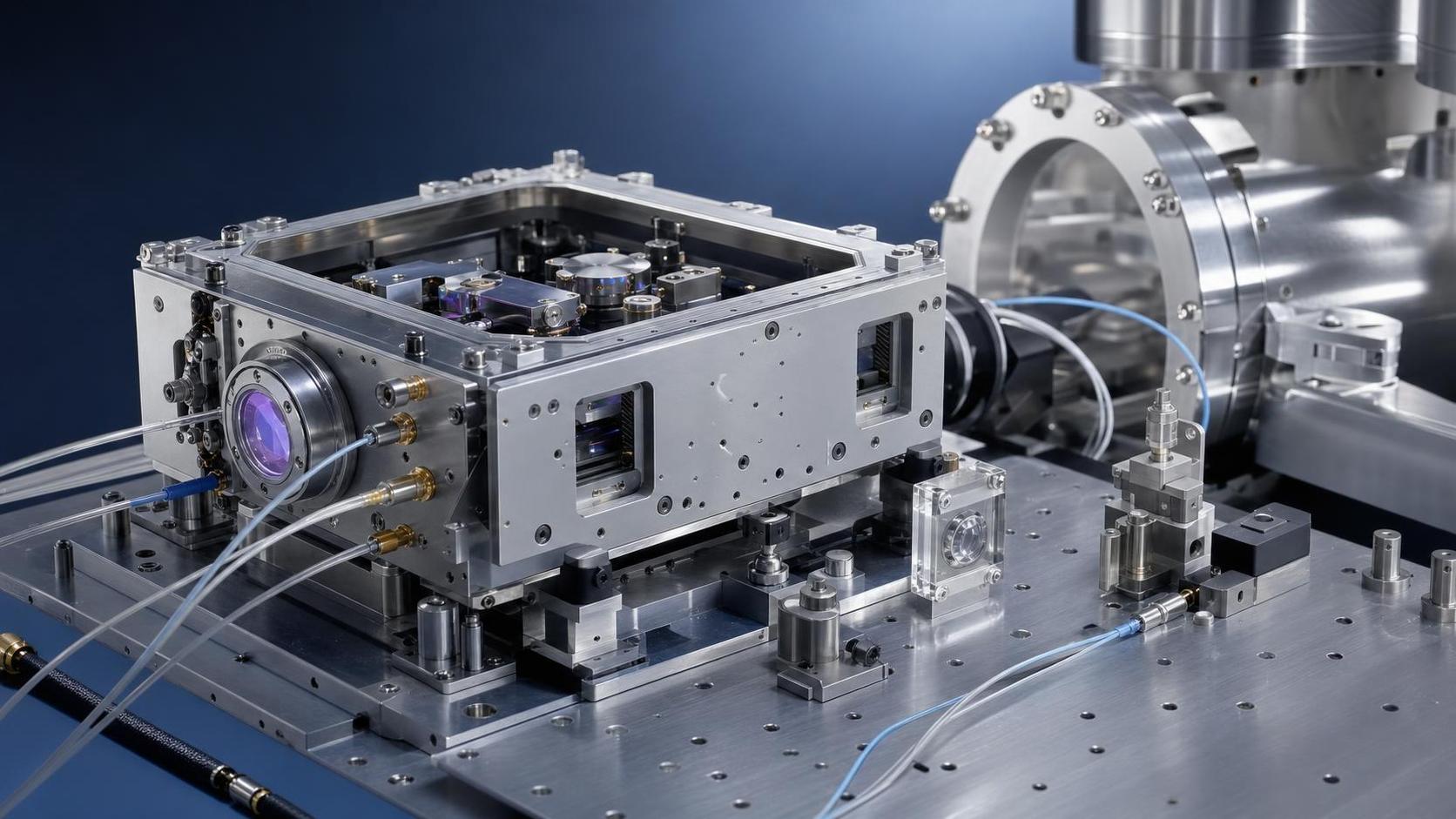

Что действительно нужно знать перед интеграцией спутниковых атомных часов в рабочие процессы оптического производства

Давайте будем откровенны: если вы отвечаете за интеграцию аппаратуры атомной синхронизации в линию оптического производства или контролируете финальную сборку платформы спутника на низкой околоземной орбите (LEO), вы читаете это не ради теории. Вы здесь потому, что последняя партия рубидиевых модулей показала дрейф 1.8 × 10⁻¹² после 72 часов протонного радиационного испытания. Или потому, что окно синхронизации полезной нагрузки сократилось на 42 ns во время ввода в эксплуатацию на орбите, а никто не сообщил вам, что спецификация радиационной стойкости часов была получена на основе воздействия наземного источника Co-60, а не фактических профилей потока частиц в радиационных поясах.

Это не отказ. Это несогласованность между допусками оптической системы, ограничениями атомной физики и моделированием орбитальной среды. SPACEON Electronics с 2019 года обеспечила более 30 интеграций систем времени и частоты космического класса — большинство из них включали высокостабильные оптические резонаторы, цезиевые пучки с лазерным охлаждением или миниатюризированные рубидиевые генераторы на парах, встроенные в полезные нагрузки EO/IR. Далее изложено не то, что нужно отметить в контрольном списке перед запуском. Это то, что мы хотели бы получить до нашего первого термовакуумного испытания с бортовыми часами, установленными рядом с 500-mm зеркалом Ричи—Кретьена.

Начинайте с радиационной среды, а не со спецификации часов

LEO — это не «низкий» радиационный уровень, а переменная, структурированная и оптически связанная среда. Границы радиационных поясов Ван Аллена опускаются ниже 500 km над Южной Америкой и Юго-Восточной Азией. События солнечных частиц не вызовут тревогу на лабораторном счётчике Гейгера, но они действительно индуцируют одиночные переходные процессы в ASIC управления часами, когда спутник пересекает Южно-Атлантическую аномалию в 02:17 UTC.

Запросите у аналитика миссии:

• Фактические профили потока протонов (≥10 MeV) и электронов (≥1 MeV) по всей орбитальной плоскости, а не только усреднённые значения для «типичной LEO»;
• Данные о мощности дозы с привязкой ко времени для каждого прохождения перигея, согласованные с рабочим циклом вашей полезной нагрузки;
• Учитывает ли модель радиационной защиты космического аппарата образование вторичных нейтронов в оптических креплениях из алюминия или бериллия.

Если вам предъявляют общую маркировку «MIL-STD-883 Class B» и считают вопрос закрытым, остановитесь. Этот стандарт охватывает суммарную ионизирующую дозу, но ничего не говорит о радиационных дефектах смещения в паровых ячейках или накоплении парамагнитных дефектов в сапфировых резонаторах.

Проверяйте сдвиги частоты там, где это действительно важно, а не только на 1 Hz

Вы повсюду увидите формулировку «стабильность частоты: 2 × 10⁻¹³ @ 1 s». Это полезно, если ваше приложение выполняет выборку один раз в секунду. Но оптическим интерферометрам требуется когерентность фазы в течение миллисекунд. Системам звёздной ориентации требуется джиттер менее 5 ps RMS в полосе 10–100 kHz. А межспутниковые линии связи требуют отклонения Аллана < 1 × 10⁻¹⁴ при τ = 100 s.

Перед утверждением приёмки часов:

1. Проведите измерения фазового шума в реальном составе от 10 mHz до 10 MHz, а не только интегрального ADEV. Радиационно-индуцированное преобразование шума в цепях задающего генератора проявляется как повышенный шум 1/f² выше 1 kHz.
2. Проводите испытания при одновременном циклическом изменении температуры (±5°C/hr) и воздействии гамма-потока (≥10 krad(Si)/hr). Деградация в реальных условиях не складывается, а носит синергетический характер. Мы наблюдали, как часы сохраняли значение 1 × 10⁻¹³ в установившемся режиме, а затем переходили к 7 × 10⁻¹³ во время снижения температуры после облучения.
3. Проверьте гистерезис точки фиксации в драйвере катушки C-поля. Даже дрейф 0.05 nT смещает сверхтонкий резонанс цезия примерно на 120 mHz. Это 400 ps/s — достаточно, чтобы нарушить замкнутый контур наведения адаптивной оптики.

Ограничения оптического производства меняют всё

Ваша чистая комната — не вакуумная камера. Ваш юстировочный стенд — не термовибрационная установка. А ваша метрологическая команда не станет перекалибровывать HeNe-интерферометр каждый раз, когда вы перенастраиваете серво-контур часов.

Практические уроки:

• Не изолируйте часы термически, если только вы не смоделировали пути теплопроводности через титановые монтажные фланцы, прокладки из плавленого кварца и зазоры, заполненные эпоксидным составом. Мы наблюдали сдвиг 3.2 × 10⁻¹² только из-за дифференциального расширения между опорной плитой часов и расположенным рядом креплением коллиматора.
• Избегайте магнитного экранирования рядом с оптическими стендами. Му-металлические рукава искажают интерференционные полосы в интерферометрах Майкельсона. Вместо этого используйте пассивные компенсационные катушки, настроенные с учётом магнитного поля Земли и паразитных полей, создаваемых самими часами (да, катушка C-поля излучает).
• Маркируйте каждый провод, особенно линию смещения 5 V, питающую фотодетектор в головке часов с лазерным охлаждением. Неправильно подключённый резистор 100 Ω привёл к потере 17 dB SNR в сигнале атомного резонанса. На поиск причины ушло три дня.

Валидация на уровне системы — это не прохождение испытания, а понимание того, когда нужно остановиться

Поставщики предоставят вам отчёты об «испытаниях на радиационную стойкость». Большинство из них действительны — для одной конфигурации, одной ориентации и одной температурной уставки.

Запросите:

Если отчёт не содержит необработанных журналов ошибок фазы с отметками времени или не указывает, находились ли часы под питанием во время облучения либо включались и выключались циклически, вы проводите валидацию на основе вымысла.

И последнее: не доверяйте формулировке «радиационно-стойкий», пока не увидите карту дефектов

Настоящая радиационная устойчивость не заложена в номере детали. Она отображается — атом за атомом. Для часов на паровой ячейке это связано с образованием дефектов Френкеля в просветляющих покрытиях кварцевых окон под воздействием протонов 10-MeV. Для часов на оптической решётке это связано с порогами смещения кристаллической решётки ортосиликата иттрия, легированного эрбием.

Мы рекомендуем запрашивать TEM-сечения облучённых контрольных образцов, особенно для любых нестандартных оптических интерфейсов (например, лазерных диодов с волоконной связью, подающих сигнал на головку часов). Если поставщик не может предоставить эти данные, исходите из того, что бюджет долговременной стабильности часов включает немоделируемый компонент деградации 1–2 × 10⁻¹⁴/year.

Итог: спутниковые атомные часы — это не просто достижение заданной спецификации. Важно понимать, какие характеристики имеют значение именно для вашей оптики, какие запасы действительно существуют и где ваша валидация перестаёт быть инженерной задачей и превращается в обоснованную оценку риска. Начинайте с этого, а не с технического паспорта.
