Применение атомных часов в системах спутниковой синхронизации часов

Атомные часы служат в качестве основного высокоточного эталона времени в синхронизированных спутниковых системах часов, значительно повышая надежность, точность и экологическую адаптивность ведущих-ведомых систем часов за счет интеграции со спутниковыми системами GPS/BeiDou. Ниже приведен подробный анализ их применения с точки зрения технической архитектуры, оптимизации производительности и практических сценариев:

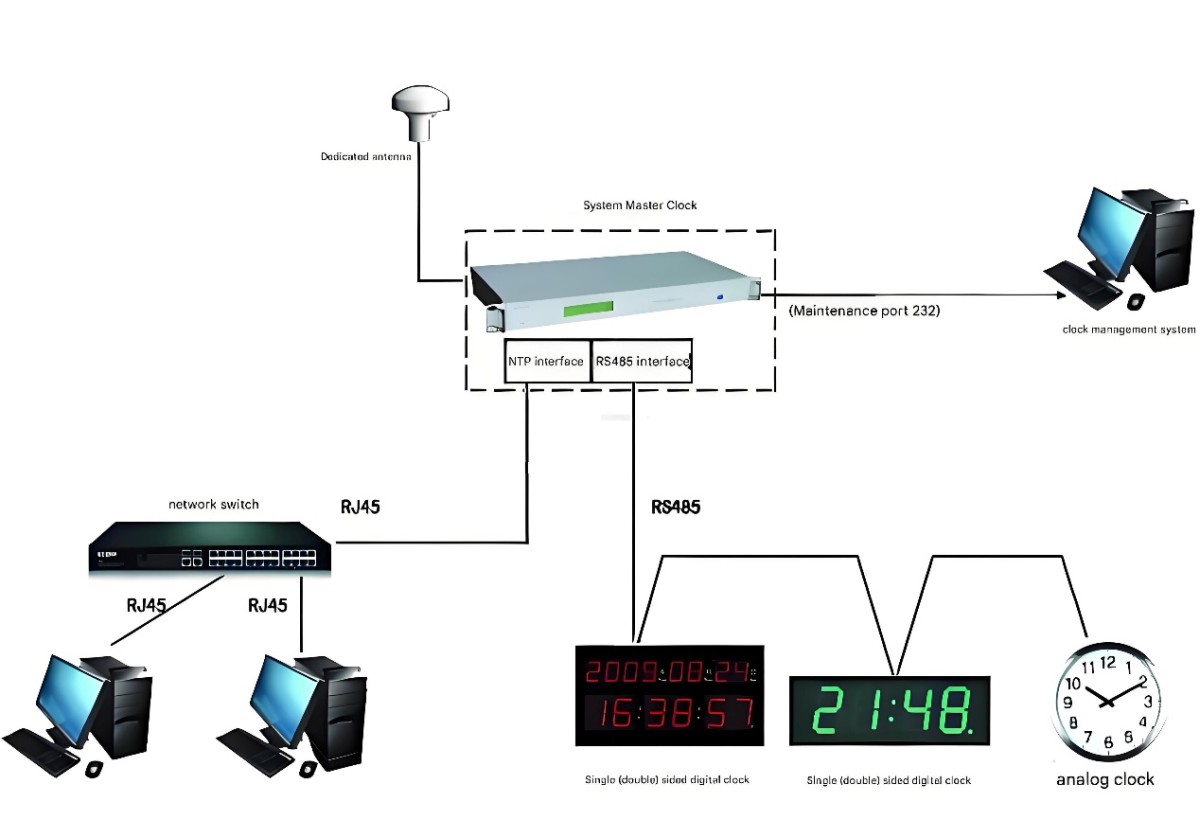

1.Техническая интеграция атомных часов в системы «ведущий-ведомый»

1. Архитектура резервирования с двумя источниками
Главный тактовый генератор объединяет в себе модуль атомных часов на основе рубидия в масштабе микросхемы и спутниковый приемник, образуя систему с двойным резервированием «спутниковая синхронизация + удержание атомных часов»:

• При нормальных условиях спутникового сигнала: атомные часы непрерывно калибруются с использованием сигналов GPS/BeiDou 1PPS (импульс в секунду) для устранения долговременного дрейфа частоты.

• Во время отключения спутникового сигнала: автоматически переключается в автономный режим удержания атомных часов, поддерживая погрешность хода <1 мкс в течение 24 часов (в 10 раз точнее традиционных термостатированных кварцевых генераторов).

• Распределяет сигналы синхронизации по протоколу IEEE 1588v2, обеспечивая точность синхронизации по всей сети ±100 нс.

2. Инновации модульной интеграции
Миниатюрные атомные часы (30×30×10 мм) с использованием технологии вакуумной упаковки MEMS встроены в материнскую плату главных часов:

• Совместимость с архитектурой шин RS422/RS485, не требующая модификации существующей проводки.

• Работает при экстремальных температурах (от -40°C до +85°C), подходит для суровых условий, таких как подстанции и туннели.

• Потребляемая мощность <2 Вт (на 90% ниже, чем у традиционных цезиевых часов), что обеспечивает непрерывную работу 24/7.

2. Повышение производительности за счет атомных часов

3. Оптимизированные сценарии применения

1. Синхронизация электросети
На интеллектуальных подстанциях главные блоки атомных часов обеспечивают привязку времени к PMU с помощью кода IRIG-B:

• Ошибка синхронизации в масштабе всей сети <1 мкс, что соответствует стандартам IEC 61850-9-2.

• Сохраняет стабильность частоты <5e-12 даже в условиях сильных электромагнитных помех.

2. Точное планирование железнодорожных перевозок
Главные часы с атомной технологией в системах сигнализации метрополитена:

• Достижение синхронизации позиционирования поезда на уровне 10 нс для систем CBTC (управление поездом на основе связи).

• Накопить отклонение времени <10 мкс за 30 дней в туннелях, где запрещен спутниковый сигнал.

3. Финансовые торговые системы
Кластеры атомных часов на фондовых биржах:

• Обеспечить синхронизацию между центрами обработки данных с точностью ±50 нс.

• Передача наносекундных временных меток через NTPv4 в соответствии с нормативными требованиями MiFID II.

4. Технологическая эволюция и стандартизация

• Исследования и разработки оптических решеточных часов: лабораторный прототип ArctiTech достигает стабильности частоты 1e-16 с помощью атомов стронция, и к 2025 году планируется его интеграция в главные часы 6-го поколения.

• Соответствие: Системы полностью соответствуют стандарту GB/T 25931-2010 (протокол точной синхронизации часов) и сертификации CMA.

• Интеллектуальное обслуживание: алгоритмы ИИ прогнозируют тенденции отклонения атомных часов, отправляя 30-дневные оповещения о необходимости калибровки, что позволяет повысить эффективность обслуживания на 70%.

Заключение
Глубокая интеграция атомных часов со спутниковой синхронизацией решает проблему снижения производительности традиционных систем в условиях блокировки сигнала. Используя квантовые точные измерения, системы часов «ведущий-ведомый» достигают точности синхронизации наносекундного уровня. Эта архитектура «спутниково-земного сотрудничества» обеспечивает автономные, высоконадежные решения для хронометража для промышленного Интернета вещей, умных городов и инфраструктуры следующего поколения.
