1. Обзор

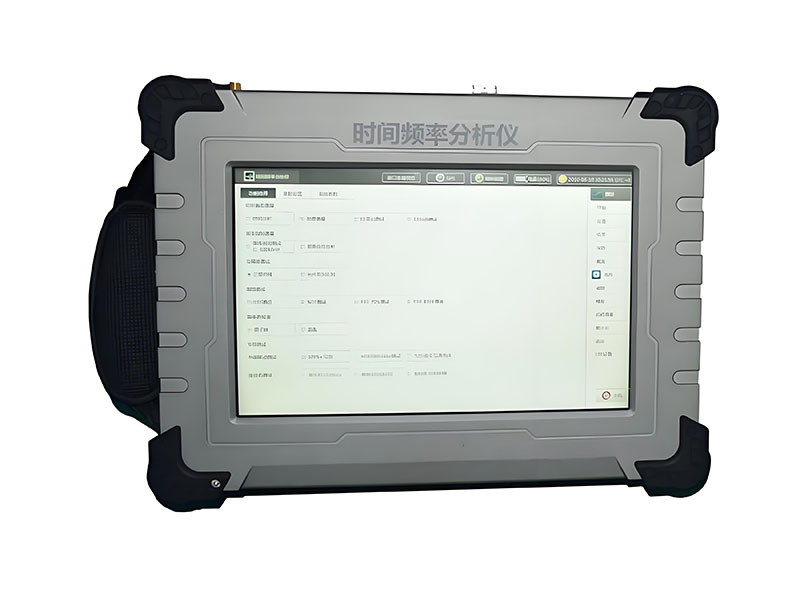

XHTF3597C — это профессиональный многофункциональный портативный испытательный терминал, разработанный для системных испытаний времени и частоты в различных областях и отраслях. Он может выполнять высокоточные измерения, анализ и оценку различных типов временной информации и частоты времени. Он очень удобен для измерения характеристик частоты времени в областях мобильной связи, электроэнергетики, железнодорожного транспорта, воздушного транспорта, спутникового времени и других областях.

2. Основные характеристики продукта

1) Реализация нескольких функциональных тестов на одной машине: она может выполнять различные тесты, такие как высокоточный тест временного интервала, высокоточное измерение частоты, анализ источника времени/тактовой частоты, тест дрейфа частоты, тест джиттера и т. д.

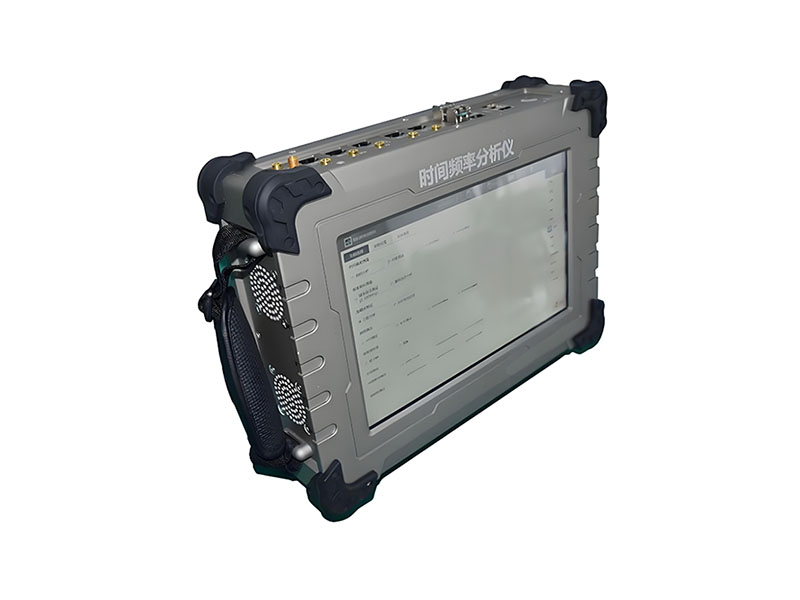

2) Ручной портативный терминал: анализатор имеет небольшие размеры, легкий вес и оснащен переносной ручкой, что позволяет проводить портативные испытания;

3) Длительное время работы: встроенная съемная перезаряжаемая литиевая батарея большой емкости, которая может работать непрерывно в течение 3-4 часов;

4) Простота использования: сенсорный экран обеспечивает простоту эксплуатации;

5) Поддержка нескольких интерфейсов тестирования времени и тактовой частоты;

6) Предоставьте разнообразные внешние источники справочной информации;

7) Соответствовать стандартам ITU-T, IRIG, IEEE, EIA и другим соответствующим международным стандартам.

3. Функции и индикаторы

1) Может получать опорное время, такое как спутник Beidou / GPS, 1PPS + TOD, IRIG-B, внешний источник частоты (5 / 10 МГц / G.703 2,048 МГц) в качестве тестового эталона;

2) Встроенные высокостабильные атомные часы Rb могут быть укрощены внешними 10 МГц и секундами. Точность укрощения лучше, чем 1E-12;

3) Тестируемая информация о времени: 1PPS / 1PPX, 1PPS + TOD, IRIG-B (AC), IRIG-B (DC), сообщение времени RS232, DCF77, NTP / SNTP, PTP (IEEE1588v2), DCLS и т. д.;

4) Тестируемая информация о часах (частоте): 1 ~ 100 МГц, G.7032.048 МГц / 2,048 Мбит / с (75 Ом 120 Ом, высокий импеданс), SyncE

5) Тестируемое сетевое время: NTP, PTP, PDV, сетевой TOD, среди которых интерфейс NTP/PTP может быть гибко настроен как порт сервера/главного устройства и порт клиента/подчиненного устройства, что применимо для построения нескольких тестовых моделей NTP/PTP/SyncE;

6) Может выводить стандартные сигналы времени и частоты: 1PPS / 1PPX, 1PPS + TOD, IRIG-B (AC), IRIG-B (DC), сообщение времени RS232, DCF77, NTP / SNTP, PTP (IEEE1588v2), DCLS, 5 / 10 МГц, G.7032.048 МГц / 2.048 Мбит / с (75 Ом, 120 Ом), SyncE и т. д.;

7) Можно выполнять измерения и расчеты времени, часов TIE, MTIE, TDEV, ADEV и сравнивать их в соответствии с G.811, G.812, G.813, G.823, G.8261 и другими шаблонами для глубокого анализа производительности синхронизации;

8) Точность проверки частоты: 5E-13;

9) Точность проверки стабильности частоты: 5E-13/1S, 1E-13/10S, 5E-14/100S, 1E-14/1000S;

10) Поддерживает высокоточную калибровку частоты атомных часов Rb и кварцевых генераторов;

11) Поддержка общего вида спутников Beidou/GPS (CV), реализация высокоточного измерения времени и частоты на больших расстояниях и измерения в реальном времени;

12) Совместный просмотр со стандартами, возможность создания файлов стандартных данных сравнения протоколов RINEX, CGGTTS;

13) Поддержка удаленного тестирования ПК и управления набором инструкций, программное обеспечение может быть установлено на Windows, стандартное программное обеспечение / Galaxy Kirin и другие системы;

14) Встроенное хранилище большой емкости, поддержка долгосрочного тестирования; можно использовать ручные, автоматические и временные методы тестирования; данные тестирования можно экспортировать через Ethernet (FTP, обмен файлами) или USB.

4. Вес: около 4,5 кг (с аккумулятором)

5. Электроснабжение и потребление

Адаптер питания, DC19V / 4.74A; перезаряжаемая литий-ионная батарея, срок службы батареи составляет 3 ~ 4 часа.

6. Условия окружающей среды

Рабочая температура: -20 °C ~ 40 °C;

Температура хранения: -40 °C ~ 70 °C;

Влажность: от 5% до 95% без конденсации.

7. Надежность

Срок службы ≥8 лет

Среднее время наработки на отказ≥100000 часов

8. Упаковочный лист

Частотно-временной анализатор / 1 комплект; сетевой адаптер / 1 комплект; спутниковая антенна на присоске / 1 комплект; тестовый кабель / несколько.
