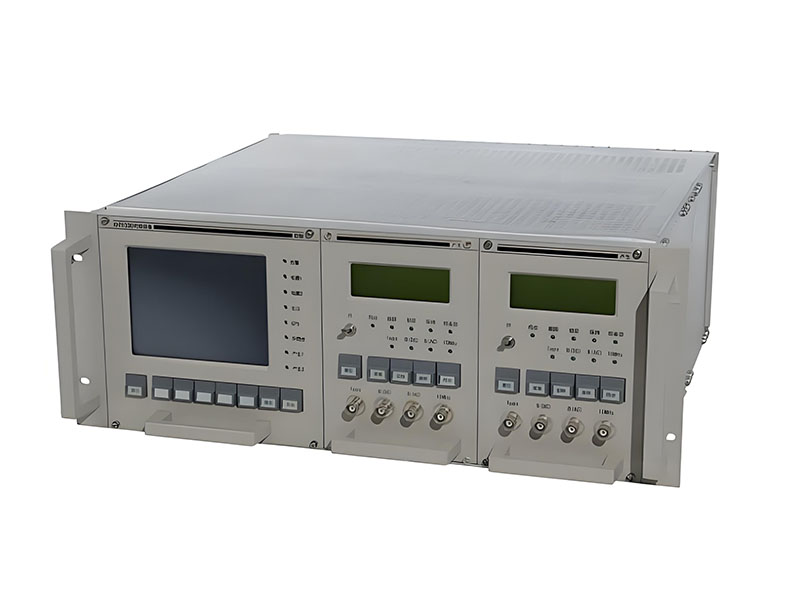

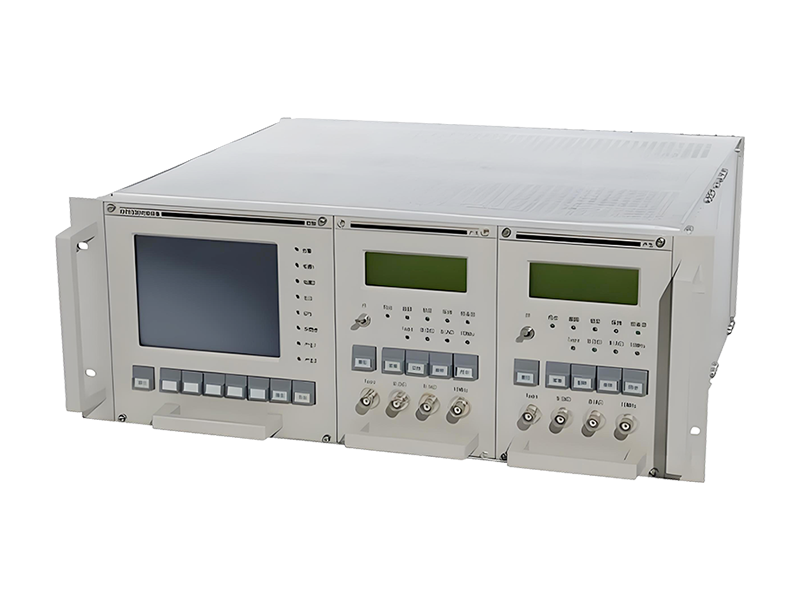

Система XHTF330A разработана с двойной избыточностью и высокой надежностью и стабильностью. Она в основном конфигурируется в региональном центре, где требуется высокая частота пунктуальности и большое количество конечных пользователей, а также требуется высокая точность синхронизации времени. Синхронизация времени и частоты может быть достигнута путем предоставления стандартного времени и частоты терминальным устройствам в той же области.
Устройство широко используется в синхронизации времени в области связи и навигации и подходит для автомобильной среды.
Особенности
Опционально с различными модулями, мощный;
С GPS, Beidou, длинной волной и другими методами синхронизации;
Избыточная конструкция ключевых компонентов с автоматическим обнаружением и переключением, высокая надежность;
Используется интеллектуальный алгоритм обслуживания, высокая точность пунктуальности; Сетевое управление;
Интегрированная функция сетевого времени NTP/SNTP/PTP;
С SNMP совершенная функция сетевого управления;;
Опциональный расширительный корпус для дополнительных функций и счетчиков сигналов.
Спецификации

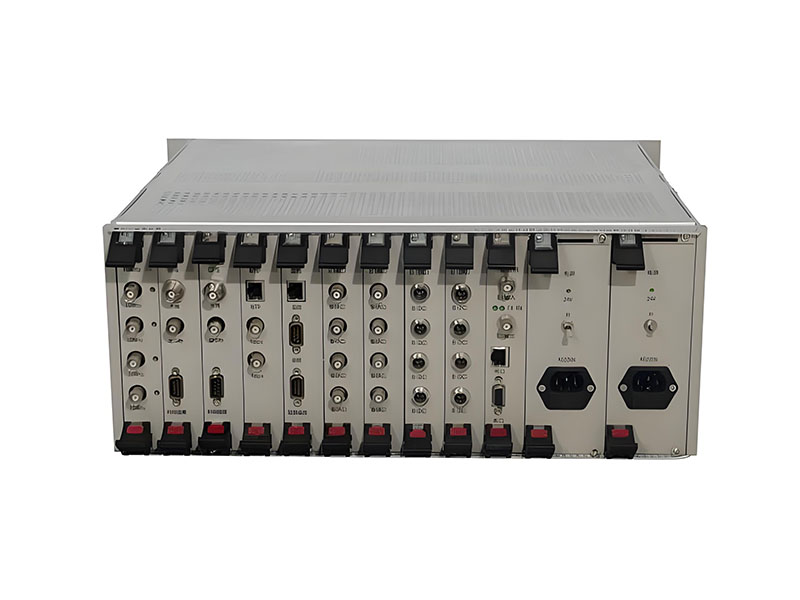

Внутренняя структура

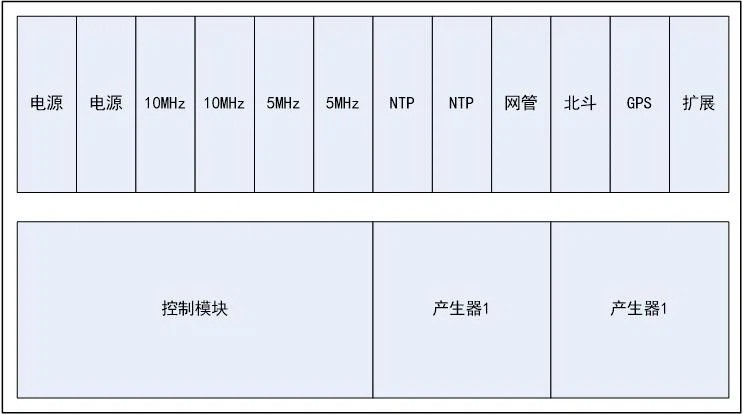

Структура основного устройства синхронизации времени XHTF330A (вид сверху)

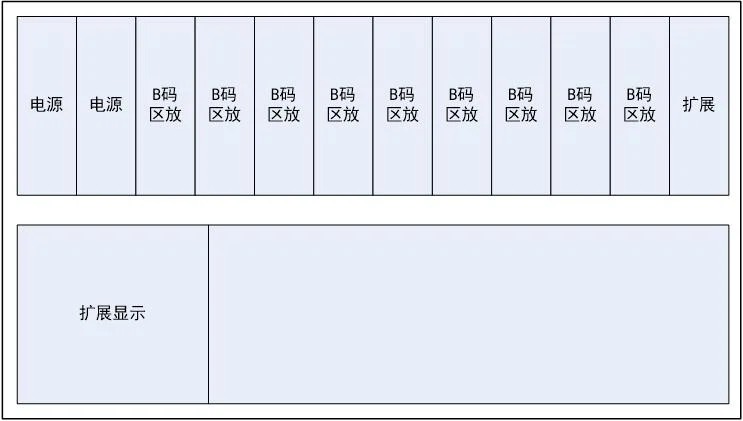

Структура расширительного корпуса
Конфигурация модуля
Индикатор модуля
Модуль приема GPS | Модуль приема Beidou |
Радиочастотный сигнал | Частота GPS L1 | Радиочастотный сигнал | Частота Бэйдоу B1 |
Точность определения времени | ≤10нс | Точность определения времени | ≤10нс |
Антенный фидер | 30 метров | Антенный фидер | 30 метров |
Физический интерфейс | BNC | Физический интерфейс | BNC |
Модуль генерации временного кода (опционально: OCXO и атомные часы Rb) |
Прирученный OCXO | Точность укрощения | ＜1*10-12/день |
Поддерживайте точность | ＜5*10-10/ (в течение 24 часов) |
Стабильность частоты | ＜1*10-11/1с, ＜5*10-12/10с |
Скорость дрейфа | ＜5*10-10/день |
Прирученные атомные часы Rb | Точность укрощения | ＜1*10-12/день |
Поддерживайте точность | ＜5*10-11/ (в течение 24 часов) |
Стабильность частоты | ＜1*10-11/1с, ＜3*10-12/100с |
Скорость дрейфа | ＜3*10-12/день |
Модуль B (постоянный ток) | Модуль B (переменного тока) |
Количество выходных каналов | 4 способа | Количество выходных каналов | 4 способа |
Уровень выхода | RS422 | Амплитуда выхода | 05~10Vp-p |
Точность синхронизации | ≤200ns | Коэффициент модуляции | ≤10us |
|
| Физический интерфейс | BNC |
Модуль 5MHz | Модуль 10MHz |
Количество выходных каналов | 4 способа | Количество выходных каналов | 4 способа |
Форма сигнала | Синусоида | Форма сигнала | Синусоида |
Амплитуда | .5-10Vrms | Амплитуда | .5-10Vrms |
Подавление гармоник | Вторичные <30dB, третьи <-40dB | Подавление гармоник | Вторичные <30dB, третьи <-40dB |
Физический интерфейс | BNC | Физический интерфейс | BNC |
Модуль синхронизации NTP | Модуль синхронизации PTP |
Точность синхронизации NTP | ≤10ms | Точность синхронизации PTP | ≤10нс |
Способы 1PPS | 1 способ | Способы 1PPS | 1 способ |
Ширина импульса | 30±5ms | Ширина импульса | 30±5ms |
Время нарастания и спада | ≤20ns | Время нарастания и спада | ≤20ns |
Точность синхронизации | ≤200ns | Точность синхронизации | ≤200ns |
Джиттер | ≤3ns | Джиттер | ≤3ns |
Модуль расширения |
Подключите расширительный корпус для расширения выходного сигнала |
Модуль управления |
Управляйте оборудованием, контролируйте и отображайте сигналы; реагируйте на функции операций с клавишами |
Модуль управления сетью |
Интерфейс: 10/100 Ethernet, протокол: SNMP, предоставление программного обеспечения управления |
Размеры |
Ширина × Высота × Глубина (мм) | 443 × 176 × 400 |
19-дюймовый 4U корпус для стойки |
Электрические характеристики |
AC 220 × (1 ± 10%) V |
Эксплуатационные характеристики |
Рабочая температура | -10 °C ~ +50 °C |
Температура хранения | -40 ° C ~ +85 ° C |
