Серия XHTF361 синхронизации времени является устройством синхронизации времени для энергетических систем. Она использует технологию резервного копирования с несколькими эталонными источниками для вывода различной информации о времени с высокой точностью синхронизации и своевременной производительностью.
XHTF361 предлагает пользователям различные опциональные функциональные модули, которые могут быть использованы для решения различных задач в энергетических системах с гибкой конфигурацией.
Особенности
● Гибкая модульная конфигурация;
● Высокая точность и хорошая производительность;
● Поддержка различных сигналов времени, таких как Beidou, GPS, PTP, IRIG-B код;
● Поддержка синхронизации времени по сети NTP/PTP;
● Поддержка сетевого управления SNMP, легко управлять и обслуживать.
Характеристики
Внутренняя структура
XHTF361A/B имеет 10 вертикальных слотов, включая 2 слота для платы питания, 1 слот для платы ввода, 1 слот для основной платы управления и 6 слотов для платы вывода.

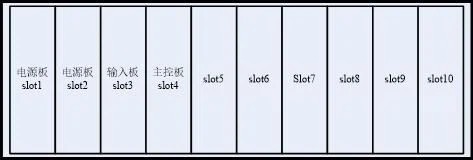

Карта распределения слотов
Конфигурация модуля
Входной сигнал
Бэйдоу | GPS | IRIG-B (DC) |
РЧ Сигнал: Бэйдоу B1 | РЧ Сигнал: GPS L1 | Точность времени секунды Граница точности : лучше чем 1μs |
Время захвата: горячий старт＜10 с, холодный старт＜60 с | Время захвата: Горячий старт <30s, Холодный старт <50s | Тип интерфейса : волоконно-оптический |
Точность синхронизации: лучше 50 нс | Точность синхронизации: лучше 50 нс |
|
Физический интерфейс: SMA | Физический интерфейс: SMA |
|
Выходной сигнал
Импульсный сигнал | Код IRIG-B |
Уровень TTL:(1) Граница точности: восходящий фронт, время нарастания <100ns(2) Точность восходящего фронта: ≤1μs | Код IRIG-B(DC):(1) Принимает формат IRIG-B000(2) Время нарастания импульса: <100ns(3) Время джиттера: ≤200ns(4) Точность времени секунды точной границы: <1μs(5) Тип интерфейса: Уровень TTL, RS422, RS485 и Волоконно-оптический |
Статический пустой контакт: (1) Край пунктуальности: восходящий край, время нарастания <1 мкс (2) Точность восходящего края: ≤3 мкс (3) Режим выхода: открытый коллектор (4) Максимальное напряжение Uce: 220 В постоянного тока (5) Максимальный ток Ice: 20 мА | Код IRIG-B(AC): (1) Принят формат IRIG-B120 (2) Частота несущей: 1 кГц (3) Дрожание частоты: ≤ 1% от частоты несущей (4) Амплитуда сигнала (от пика до пика): Амплитуда регулируется от 3 В до 10 В, коэффициент модуляции соответствует 3:1~6:1. (5) Выходное сопротивление: 600 Ом, изолированный выход через трансформатор (6) Точность времени секундной пунктуальности: <10 мкс |
RS422/RS485: (1) Край пунктуальности: восходящий край, время нарастания <100 нс (2) Точность восходящего края: ≤1 мкс |
Оптоволокно: (1) Край пунктуальности: восходящий край, время нарастания <100 нс (2) Точность восходящего края: ≤1 мкс |
Сообщение времени через последовательный порт |
(1) Скорость передачи: 120, 240, 480, 960, 19200, 115200 б/с на выбор (2) Вывод 1 кадра в секунду или в минуту, или вывод 1 кадра (фрейма) по запросу, или вывод в пользовательском режиме (3) Интерфейс уровня RS232: электрические характеристики соответствуют GB/T 6107-200 (4) Интерфейс уровня RS422: электрические характеристики соответствуют GB/T 11014-1989 (5) Интерфейс уровня RS485: электрические характеристики соответствуют ANSI/TUA/EIA 485-A-1998 (6) Оптоволокно: При использовании оптоволоконной передачи, загорание соответствует высокому уровню, а выключение света соответствует низкому уровню. |
Системный индикатор
Точность пунктуальности |
(1) Настройка высокостабильного кварцевого генератора | <1 мкс/1 ч |
(2) Настройка высокостабильного рубидиевого атомного часа | <1 мкс/24 ч |
Основная функция
Функция синхронизации времени сети PTP | Синхронизация времени сети NTP |
(1) Поддерживает протокол IEEE 1588v2(2) Поддерживает режим пограничной синхронизации, обычный режим синхронизации и прозрачный режим синхронизации(3) Поддерживает алгоритм BMC (Best Master Clock) и переключение защиты источника основной синхронизации(4) Точность синхронизации времени: <100 нс | (1) 4 независимых сетевых интерфейса NTP/SNTP для 4-стороннего выравнивания времени сети (2) Точность синхронизации времени: <10 мс |
Размеры
Ширина × Высота × Глубина (мм) | 444× 132 × 297 |
444× 132 × 297 |
19-дюймовое шасси 3U для установки в стойку |
Электрические характеристики |
AC 220 × (1 ± 10%) V |
Экологические характеристики | Рабочая температура |
-10 °C ~ +50 °C | Температура хранения |
