SPXO11 OCXO с фазовой блокировкой
Низкий фазовый шум (-160 дБс/Гц@1 кГц)
Встроенный малошумящий OCXO и PLL
Широкий диапазон частот (до 160 МГц)
Запрос сейчас →

МОДЕЛЬ: SPXO11-10M-100M


Характеристики

Низкий фазовый шум (-160dBc/Hz@1kHz)

Интегрированный низкошумящий OCXO & PLL

Широкий диапазон частот (до 160MHz)


Электронные параметры


Требования к REF

Параметры

Условия

Мин.

Тип

Макс.

Единицы

Номинальная частота

－

10.000

МГц

Начальное отклонение

－

－

－

±0.5

ppm

Сила сигнала

50Ωнагрузка

0

－

5

дБм

Фазовый шум

@ 10Гц

－

－

-130

дБн/Гц


Упаковка

SPXO11 Phase-Lock OCXO (1).png


Описание выводов

REF: Вход сигнала REF

ALM: Индикация блокировки

G: Корпус заземления

+V: Напряжение питания

OUT: Выход RF

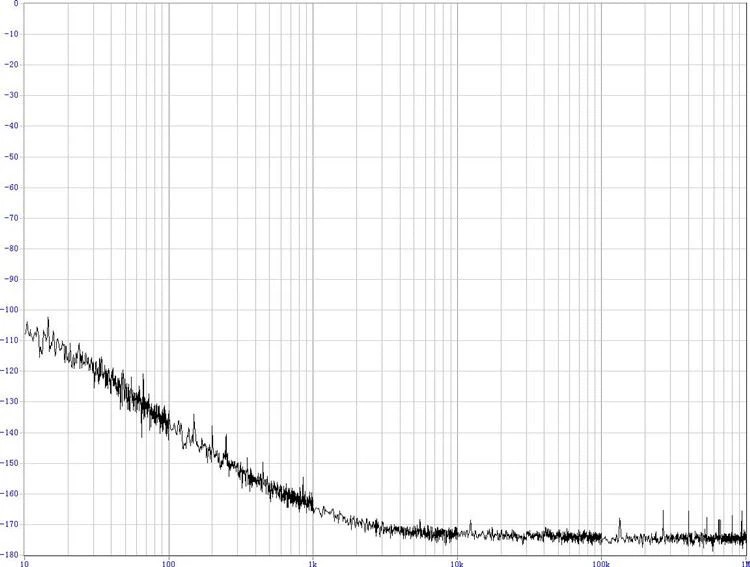

ТИПИЧНЫЙ ФАЗОВЫЙ ШУМ SSB

SPXO11 Phase-Lock OCXO (2).png

Примечания: Обратитесь на завод для получения информации о других частотах или специальных требованиях.
