Характеристики

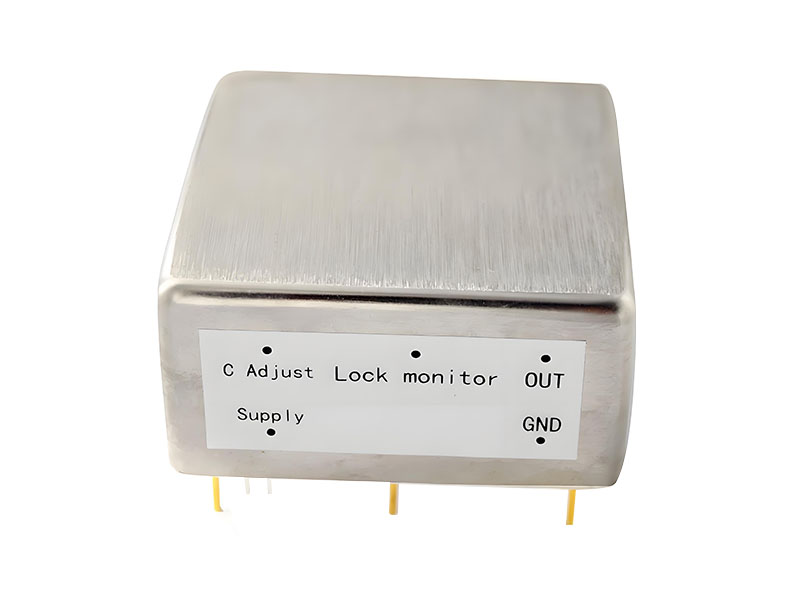

Модель заказа: XHTF1031R-LN

Выход: 10MHz

Выходной сигнал: 3.3V CMOS квадратная волна

Логический уровень: VL≤0.5V, VH≥+2.5V (15pF)

Время нарастания/спада: ＜10ns

Скважность: 50％±10％

Точность: ±5E-11 при отгрузке @25℃

Фаза к шуму (SSB): -95dBc (10Hz)

-130dBc (100Hz)

-140dBc (1KHz)

-143dBc (10KHz)

Входная мощность: 6W при 12V@25℃

Потребляемая мощность при запуске: ≤20W (Полный диапазон температур)

Диапазон входного напряжения: +12V～+15Vdc

Уровень напряжения RS232 Rx/Tx: +3.3V LVTTL

Прогрев: 5 минут до блокировки @ 25℃

Возврат: ≤±2E-11

Управление частотой: ≥±1.5E-9 (V~5V)

Краткосрочная стабильность: ≤5E-11/1S

≤1.6E-11/10S

≤5E-12/100S

Монитор состояния: LOCK: V-Заблокировано, 5V-Разблокировано (5V CMOS)

Скорость дрейфа частоты: ≤5E-12/день, 5E-11/месяц

Диапазон рабочей температуры: -30℃～+75℃

Температурный коэффициент (окружающая среда):

≤8E-10 (-30℃～+70℃)

≤2E-10 (40℃～+70℃)

Сохранять заблокированным (+75℃)

Температура хранения: -55℃～+85℃

MTBF: 100,000 часов

Размер: 50.8×50.8×25 (mm3) (65 cc)

Гарантия: 24 месяца

Экологическое здоровье: RoHS

Удар/Вибрация: GR-CORE-63, раздел 5.4.2, блокировка до 1.g, пик синусоиды@5.-100Hz

Излучение: Соответствует EN55022 Class B

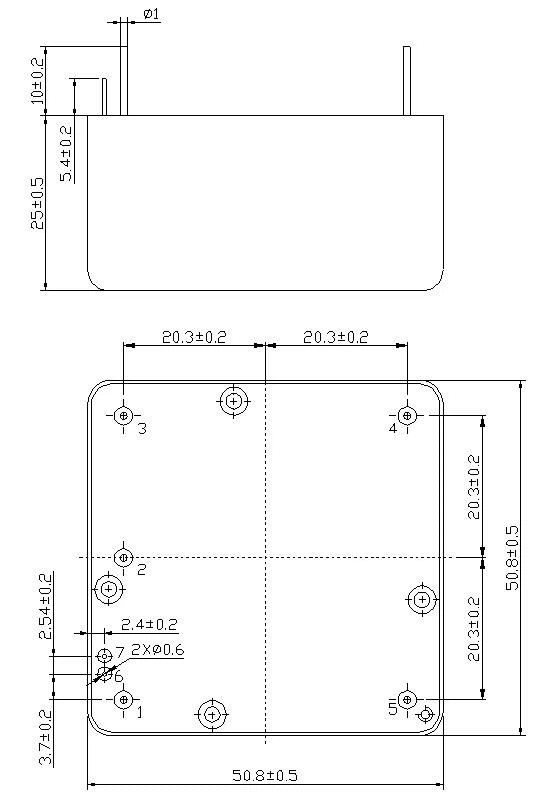

Габаритные размеры

Интерфейс разъема

5 контактов соответствуют стандартным конфигурациям OCXO
