Функции

Высокоточные и стабильные атомные часы;

Миниатюрность и низкое рассеивание мощности;

Малый форм-фактор (стандартная распиновка OCXO).

Приложение

Автономный стабильный источник частоты для аудиооборудования, интеллектуальной сети и корпоративной сетевой инфраструктуры.

Его можно использовать для базовых станций CDMA и WiMAX.

Стандарт сигнала для различных других приложений связи и передачи данных.

Технические характеристики

Частота: 10МГц

Форма сигнала: прямоугольный сигнал КМОП

Логический уровень: 3,3 В ACMOS

Точность частоты выходного сигнала: лучше, чем ±5×10-11 при +25℃.

Время блокировки:

≤7 мин при блокировке обычно +25℃;

≤15 мин при температуре -5℃.

Коэффициент частоты - температуры (температура окружающей среды):

-5℃～+60℃， изменение частоты ≤8×10-10;

+20℃～+40℃, изменение частоты ≤2×10-10.

Возврат: ≤2×10-11

Краткосрочная стабильность:

1С ≤5×10-11

10S ≤1,8×10-11

100С ≤7×10-12

1000С ≤3×10-12

Долговременная стабильность (дрейф частоты):

≤5×10-12 дня;

≤5×10-11 в месяц (гарантия дизайна)

Магнитное воздействие земли: ≤×10-11

Фаза/шум (SSB):

10 Гц ≤ -95 дБн/Гц；

100 Гц ≤ -125 дБн/Гц;

1 кГц ≤ -135 дБн/Гц;

10 кГц ≤ -140 дБн/Гц.

Потребляемая мощность:

Статическое потребление ≤6 Вт (при 25℃);

Макс. потребление ≤18 Вт (при полной температуре)

Регулировка частоты:

Регулировка внешнего электрического уровня ≥±1,5×10-9 (0 В～5 В) (сопротивление выше 10 кОм)

Пригодность для окружающей среды:

Питание: +5 В пост. тока ±0,1 В пост. тока

Рабочая температура: -5℃～+60℃

Температура хранения: -55℃～+85℃

Влажность окружающей среды: менее 95% (30℃).

Испытание на вибрацию:

Параметры вибрации (синусоиды)

Среднее время наработки на отказ > 100 000 часов

Вес: ≤ 200 г

Внешний размер: (50,8±0,5) мм × (50,8±0,5) мм × (25±0,5) мм (около 65 куб. см)

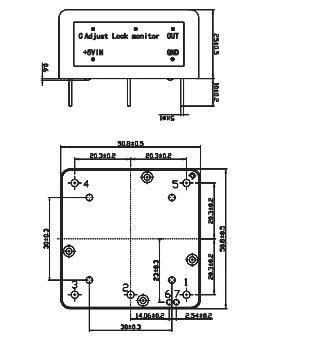

Внешние размеры
