- Размер: 96мм×76мм×22мм (Д*Ш*В), объем 160мл;

- Высокая надежность: подходит для наземных военных вибрационных условий;

- Широкий диапазон температур: -45～+75℃;

- Удержание времени: после дисциплины оно может достигать 5 мкс/3 дня (типичное значение).

Приложение

Специально разработанный для наземной телекоммуникации, транспортных средств, военно-морских судов и т. д., в условиях вибрации, он может быть установлен на плате оборудования, обеспечивая точный и стабильный стандарт частоты синхронизации.

Спецификация

3.1 Модель заказа

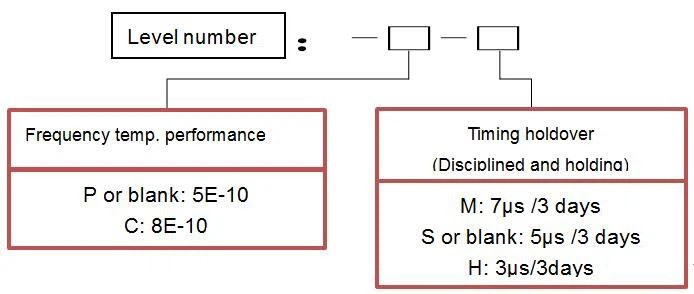

Для того, чтобы соответствовать различным требованиям клиентов, мы используем производственный номер (PN) для проверки различных характеристик, модель заказа состоит из модели продукта и его технического уровня. Клиенту рекомендуется использовать следующий метод при размещении и заказе:

Например, если клиент заказывает XHTF1022C-S, это означает, что частотно-температурные характеристики составляют 8E-10, время удержания составляет 5 мкс /3 дня.

3.2 Выходной стандартный сигнал (нагрузка 50 Ом)

- Частота: 10 МГц

- Канал: односторонний

- Форма волны: синусоидальная

- Напряжение: ＞5 дБм

- Гармоника: ＜-40 дБ

3.3 Точность: ＜±5E-11 при 25℃

3.4 Время блокировки:

- ≤5мин (при+25℃)

- ≤15мин (при -45℃)

3.5 Стабильность частоты

- ＜3×10-11/1с;

- ＜9×10-12/10с;

- ＜3×10-12/100с.

3.6 Дрейф: старение в течение дня ＜±5×10-12

3.7 Точность температуры:

В диапазоне температур от -45℃ до +70℃ его точность соответствует следующим требованиям, и его можно заблокировать при температуре от +70℃ до +75℃.

Номер уровня P или пробел C

Точность: ＜5×10-10 ＜8×10-10

3.8 Повторяемость: ＜2×10-11

3.9 Выходной импульс (тот же источник с частотой 10 МГц):

- Частота: 1pps

- Шанель: один

- Электрический уровень (широта): ＞3 В

- Время нарастания: <15нс

- Ширина: ＞1 мкс

3.10 Внешняя секунда GPS, дисциплинарное и удерживающее воздействие

Функция внешнего секундного обучения: XHTF1022C может быть подключен к опорной секунде GPS, точность частоты обучения выводится с атомных часов.

Сохранение точности (колебания температуры окружающей среды ≤5℃, отсутствие очевидной механической вибрации): после обучения с помощью GPS в течение одного часа средняя точность в течение 3 дней (или сохранение точности в течение 3 дней)

соответствует следующим спецификациям:

Примечание: дрожание сигнала GPS должно быть менее 100 нс.

3.11 Регулировка частоты

Точность можно регулировать через последовательный порт, разрешение ≤1E-12, диапазон ≥±2E-9.

3.12 Мощность и напряжение

Питание: +12 В ± 0,4 В постоянного тока

Напряжение: начальное потребление <32 Вт, постоянное потребление <8 Вт (при +25℃)

3.13 Рабочая температура

-45℃～+75℃, убедитесь, что его можно зафиксировать в этом диапазоне, и он соответствует требованиям по точности температуры.

3.14 Температура хранения

-55℃～+85℃, влажность менее 95% (30℃).

3.15 Тест на вибрацию функции

Таблица 2. Условия испытания на вибрацию

3.17 Внешний вид

Габариты XHTF1022C составляют, вес <0,35 кг.

Таблица 3. Определение контактов интерфейса
